| Lugar de origen | Llamada |
| Nombre de la marca | Texas Instruments |
| Certificación | ROHS |

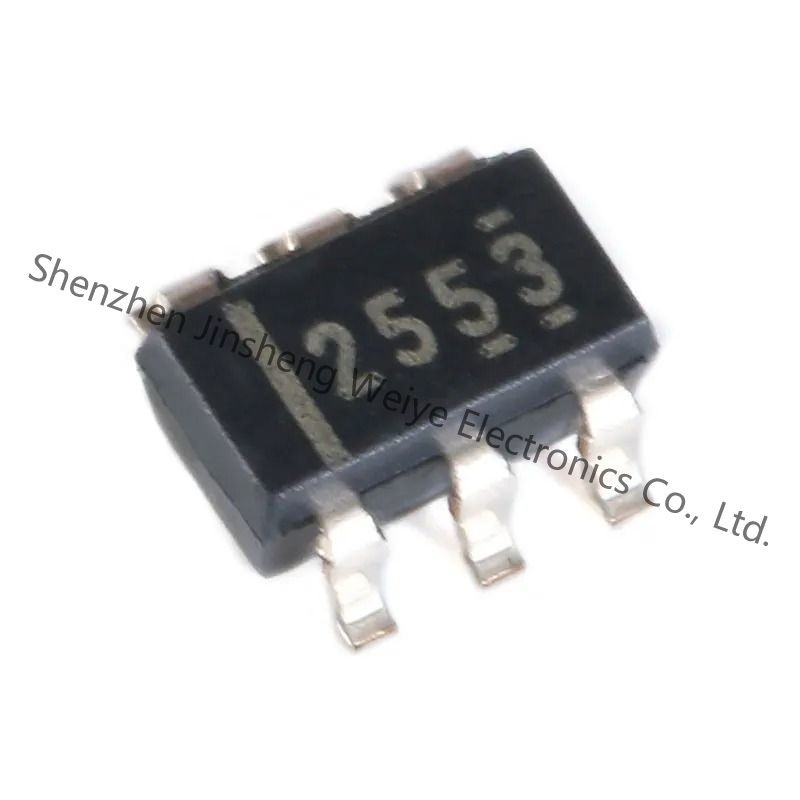

| Número de modelo | TPS2553DBVR |
Los interruptores de la poder-distribución TPS255x y TPS255x-1 se piensan para los usos donde se requiere la limitación de la corriente de precisión o se encuentran las cargas y los cortocircuitos capacitivos pesados y proporcionar hasta 1,5 A de la corriente continua de la carga. Estos dispositivos ofrecen un umbral programable del actual-límite entre 75 mA y 1,7 A (típica) a través de un resistor externo. la exactitud del Actual-límite tan apretada como el ±6% se puede alcanzar en los ajustes más altos del actual-límite. Se controlan la subida del poder-interruptor y los tiempos de caída para minimizar oleadas actuales durante turnon y salida.
• Hasta corriente de la carga máxima 1.5-A
• Exactitud del Actual-límite del ±6% en 1,7 A (típicos)
• Cumple requisitos Actual-limitadores del USB
• Al revés compatible con TPS2550 y TPS2551
• Límite actual ajustable: 75 mA a 1700 mA (de típico)
• Versiones Constante-actuales (TPS255x) y del cierre-Apagado (TPS255x-1)
• Respuesta rápida de la sobreintensidad de corriente - 2 µs (típicos)
• MOSFET del Alto-lado de 85 mΩ (paquete de DBV)
• Protección reversa del voltaje de la entrada-salida
• Rango de operación: 2,5 V a 6,5 V • Comienzo suave incorporado
• protección de 15-kV ESD por IEC 61000-4-2 (con capacitancia externa)
• La UL enumeró – no. E169910 del fichero y NEMKO IEC60950-1-am1 ed2.0
| Cualidad | Valor del atributo |
|---|---|
| Fabricante | Texas Instruments |
| Categoría de producto | Interruptores de la distribución de poder, conductores de la carga |
| Serie | TPS2553 |
| Producto | Interruptores de USB Current Limited |
| Tipo | Alto lado |
| Empaquetado | Empaquetado alterno |
| Unidad-peso | 0,001270 onzas |
| Montaje-estilo | SMD/SMT |
| Paquete-caso | SOT-23-6 |
| Entrada-tipo | No-inversión |
| Actuar-temperatura | -40°C ~ 150°C (TJ) |
| Salida-tipo | Canal N |
| Características | Mató a Rate Controlled, bandera de la situación |
| Interfaz | Con./desc. |
| Proveedor-Dispositivo-paquete | SOT-23-6 |
| Ratio de salida a entrar | 1899/12/30 1:01: 00 |
| Número-de-salidas | 1 salida |
| Voltaje-fuente-Vcc-Vdd | No requerido |
| Falta-protección | Actual limitando (ajustable), sobre temperatura, UVLO |
| Salida-configuración | Alto lado |
| Rds-en-Typ | mOhm 85 |
| Voltaje-carga | 2,5 V ~ 6,5 V |
| Actual-Salida-máximo | 1.5A |
| Interruptor-tipo | Fines generales |
| Temperatura de funcionamiento máximo | + 85 C |
| Gama de temperaturas de funcionamiento | - 40 C |
| Actuar-Fuente-voltaje | 2,5 V a 6,5 V |
| Salida-actual | 1,5 A |
| Equipo del desarrollo de programas | TPS2553DBVEVM-364 |
| Fuente-Voltaje-máximo | 6,5 V |
| Fuente-Voltaje-minuto | 2,5 V |
| Paquete-caso | SOT-23-6 |
| En-Resistencia-máximo | 85 mOhms |
| Limitación actual | 1,2 A |
| Fabricante Part # | Descripción | Fabricante | Compare |
| TPS2553DBV | LA FUENTE DE ALIMENTACIÓN 1-CHANNEL APOYA EL CIRCUITO, PDSO6, PLÁSTICO, SOT-23, PIN 6 | Texas Instruments | TPS2553DBVR contra TPS2553DBV |
| TPS2553DBVT-1 | Alto ajustable, activo, cierre-apagado, interruptor Actual-limitado 6-SOT-23 -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DBVT-1 |
| TPS2553DRVR | Interruptor alto, Constante-actual, Actual-limitado ajustable, activo 6-WSON -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DRVR |
| TPS2553QDBVRQ1 | 2.7V automotriz a 5.5V, interruptor ajustable 6-SOT-23 -40 a 125 de la distribución de poder del Actual-límite de la precisión | Texas Instruments | TPS2553DBVR VSTPS2553QDBVRQ1 |
| TPS2553DRVT-1 | Alto ajustable, activo, cierre-apagado, interruptor Actual-limitado 6-WSON -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DRVT-1 |
| TPS2553DBVT | Interruptor alto, Constante-actual, Actual-limitado ajustable, activo 6-SOT-23 -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DBVT |
| TPS2553DRVR-1 | Alto ajustable, activo, cierre-apagado, interruptor Actual-limitado 6-WSON -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DRVR-1 |
| TPS2553DBVR-1 | Alto ajustable, activo, cierre-apagado, interruptor Actual-limitado 6-SOT-23 -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DBVR-1 |
| TPS2553DRVT | Interruptor alto, Constante-actual, Actual-limitado ajustable, activo 6-WSON -40 a 85 de la Poder-distribución | Texas Instruments | TPS2553DBVR VSTPS2553DRVT |
| TPS2553DBV-1 | La FUENTE de ALIMENTACIÓN de IC 1-CHANNEL APOYA el circuito, PDSO6, PLÁSTICO, SOT-23, 6 PIN, circuito de la gestión del poder | Texas Instruments | TPS2553DBVR VSTPS2553DBV-1 |
