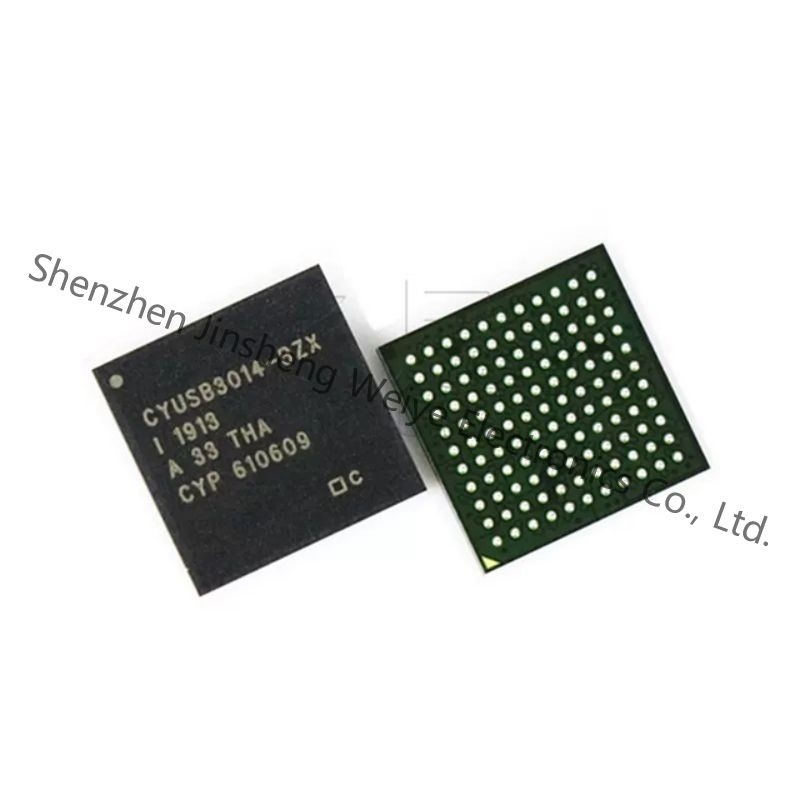

CYUSB3014-BZXC Circuito integrado de interfaz USB EZUSB SuperSpeedCtrl X32 256KB

                                                                            CYUSB3014-BZXC Hoja de datos

descripcion funcional

Para obtener una lista completa de la documentación relacionada, haga clic aquí.

Características

■ Integración de bus serie universal (USB)
❐ Periféricos USB 3.1, Gen 1 y USB 2.0 que cumplen con la especificación USB 3.1 Revisión 1.0 (TID n.º 340800007)
❐ SuperSpeed ​​PHY de 5 Gbps compatible con USB 3.1 Gen 1
❐ Host y periférico de alta velocidad On-The-Go (HS-OTG) compatible con la versión 2.0 del suplemento OTG
❐ Treinta y dos puntos finales físicos
❐ Compatibilidad con la carga de la batería Especificación 1.1 y detección del adaptador de cargador de accesorios (ACA)
■ Interfaz programable general (GPIF™ II)
❐ El GPIF II de 100 MHz programable permite la conectividad a una amplia gama de dispositivos externos
❐ Bus de datos de 8, 16, 24 y 32 bits
❐ Hasta 16 señales de control configurables
■ CPU de 32 bits completamente accesible
❐ Núcleo ARM926EJ con funcionamiento a 200 MHz
❐ SRAM integrada de 512 KB o 256 KB
■ Conectividad adicional a los siguientes periféricos
❐ Maestro SPI hasta 33 MHz
❐ Soporte UART de hasta 4 Mbps
❐ Controlador maestro I2C a 1 MHz
❐ Maestro I2S (solo transmisor) a frecuencias de muestreo de 32 kHz, 44,1 kHz y 48 kHz
■ Frecuencias de entrada de reloj seleccionables
❐ 19,2, 26, 38,4 y 52 MHz
❐ Compatibilidad con entrada de cristal de 19,2 MHz
■ Consumo ultrabajo en modo de apagado del núcleo
❐ Menos de 60 µA con VBATT activado y 20 µA con VBATT desactivado
■ Dominios de alimentación independientes para núcleo y E/S
❐ Funcionamiento del núcleo a 1,2 V
❐ Funcionamiento I2S, UART y SPI de 1,8 a 3,3 V
❐ Funcionamiento I2C de 1,2 V a 3,3 V
■ Opciones de paquetes
❐ Matriz de rejilla de bolas sin plomo (BGA) de 121 bolas, 10 × 10 mm, paso de 0,8 mm
❐ Paquete de escala de chip a nivel de oblea de 131 bolas, 4,7 × 5,1 mm, paso de 0,4 mm (WLCSP)
❐ Consulte la Tabla 20 para obtener detalles sobre las ocho variantes de FX3
■ Kit de desarrollo de software (SDK) EZ-USB® para el desarrollo de código de firmware y aplicaciones de PC
❐ Incluye RTOS Framework (usando ThreadX versión 5)
❐ Ejemplos de firmware que cubren todos los módulos de E/S
❐ Ejemplos de host de Visual Studio usando C++ y C#
■ Tablero SuperSpeed ​​Explorer disponible para creación rápida de prototipos
❐ Varias tarjetas accesorias también disponibles:
• Placas adaptadoras para el desarrollo de FPGA Xilinx/Altera
• Placa adaptadora para desarrollo de video
• Junta CPLD para pruebas de concepto y desarrollo inicial

Aplicaciones

■ Videocámaras digitales
■ Cámaras fotográficas digitales
■ Impresoras
■ Escáneres
■ Tarjetas de captura de video
■ Equipos de prueba y medición
■ Cámaras de vigilancia
■ Dispositivos de navegación personal
■ Dispositivos de imágenes médicas
■ Videoteléfonos IP
■ Reproductores multimedia portátiles
■ Cámaras industriales
■ Registradores de datos
■ Adquisición de datos
■ Dispositivos de interfaz humana de alto rendimiento (reconocimiento de gestos)
