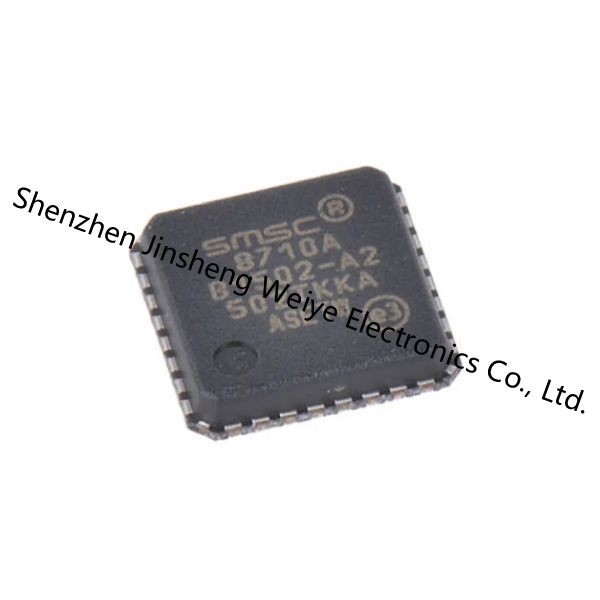

Ethernet XCVR HP AutoMDIX FlexPwr de los ICs 10/100 de Ethernet de LAN8710A-EZC-TR

                                                                  Ficha técnica de LAN8710A-EZC-TR

Detalles del producto

Descripción general

El LAN8710A/LAN8710Ai es un transmisor-receptor de baja potencia de la capa física 10BASE-T/100BASE-TX (PHY) con el voltaje variable de la entrada-salida que es obediente con el IEEE 802.3-2005 estándares.
El LAN8710A/LAN8710Ai apoya la comunicación con Ethernet MAC vía un interfaz estándar de MII (IEEE 802.3u) /RMII. Contiene un transmisor-receptor lleno-a dos caras 10-BASE-T/100BASE-TX y apoya la operación 10Mbps (10BaseT) y 100Mbps (100BASE-TX). El LAN8710A/LAN8710Ai ejecuta la auto-negociación para determinar automáticamente la velocidad mejor y el modo de operación a dos caras. La ayuda auto-MDIX de HP permite el uso de directo conecta o de los cables LAN de la cruce.
El LAN8710A/LAN8710Ai apoya ambo IEEE las funciones obedientes y vendedor-específicas de 802.3-2005 del registro. Sin embargo, no se requiere ningún acceso del registro para la operación. La configuración inicial se puede seleccionar vía los pernos de la configuración como descrito en la sección 3,7, la “configuración ata con correa,” en la página 36. las opciones de configuración Registro-a elección se pueden utilizar para definir más lejos la función del transmisor-receptor.
Por IEEE 802.3-2005 estándares, todos los pernos del interfaz digital son tolerantes a 3.6V. El dispositivo se puede configurar para actuar encendido una sola fuente 3.3V que utiliza un 3.3V integrado al regulador linear 1.2V. El regulador linear puede ser opcionalmente discapacitado, permitiendo uso de un regulador externo de la eficacia alta para una disipación de poder más baja del sistema.
El LAN8710A/LAN8710Ai está disponible en versiones comerciales e industriales extendidas de la gama de temperaturas. Un uso de sistema típico se muestra en el cuadro 1,1.

CARACTERÍSTICAS DE PRODUCTO

Puntos culminantes
■Transmisor-receptor monopastilla de la capa física de Ethernet
(PHY)
■Tecnología completa del flexPWR®
— Arquitectura flexible de la gestión del poder
— Gama variable del voltaje de la entrada-salida de LVCMOS: +1.6V a +3.6V
— Regulador integrado 1.2V con la característica de la neutralización
■Ayuda auto-MDIX de HP
■Pequeño perno QFN RoHS sin plomo de la huella 32 obediente
paquete (altura de 5 de x 5 x de 0.9m m)

Usos de la blanco

■Set-top box
■Impresoras conectadas y servidores
■Instrumentación de la prueba
■LAN en la placa madre
■Usos integrados de las telecomunicaciones
■Video registre/los sistemas del aparato de lectura
■Módems cable/routeres
■Módems/routeres del DSL
■Videos de Digitaces
■IP y teléfonos video
■Puntos de acceso inalámbricos
■Televisiones de Digitaces
■Adaptadores/servidores de Digital Media
■Consolas del juego
■Usos del POE (refiera a la nota de uso de SMSC 17,18)

Ventajas dominantes

■10/100 transmisor-receptor de alto rendimiento de Ethernet
— Obediente con IEEE802.3/802.3u (Ethernet rápida)
— Obediente con ISO 802-3/IEEE 802,3 (10BaseT)
— Modos del lazo-detrás
— Auto-negociación
— Detección y corrección automáticas de la polaridad
— Detección para despertar del cambio de la situación del vínculo
— Funciones específicas del registro del vendedor
— Apoya MII y la cuenta de perno reducida RMII
interfaces
■Poder e I/Os
— Diversos modos de la energía baja
— Integrado poder-en el circuito del reset
— Dos salidas del LED de estado
— El funcionamiento del cierre-Para arriba excede 150mA por EIA/JESD
78, clase II
— Mayo se utilice con una sola fuente 3.3V
■Características adicionales
— Capacidad de utilizar un cristal del bajo costo 25Mhz para BOM reducido
■Empaquetado
— 32 perno QFN (5x5 milímetro) RoHS sin plomo obediente
paquete con MII y RMII
■Ambiental
— Gama de temperaturas comercial extendida
(0°C a +85°C)
— Versión industrial de la gama de temperaturas disponible
(- 40°C a +85°C)
