| Lugar de origen | Llamada |
| Nombre de la marca | Broadcom |
| Certificación | ROHS |
| Número de modelo | ILD621 |
Detalles del producto

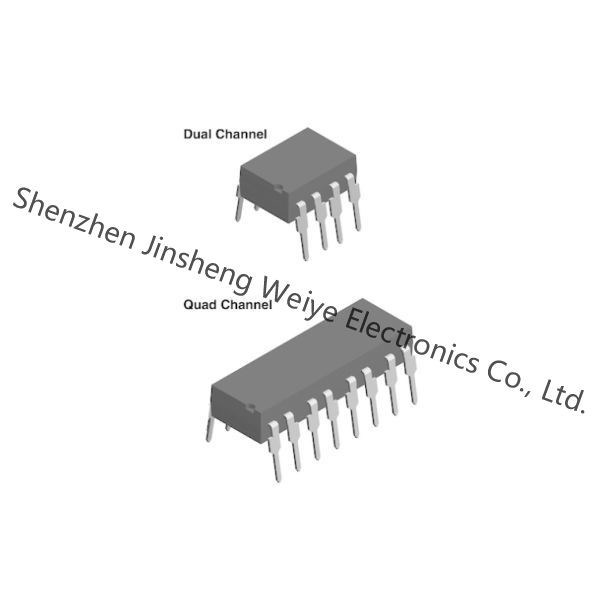

Los ILD/Q621 y los ILD/Q621GB son los acopladores ópticos de varios canales del fototransistor que utilizan los emisores del GaAs IRLED y los fototransistores del silicio de la alta ganancia NPN. Estos dispositivos se construyen usando encima/bajo el acoplamiento óptico del leadframe y tecnología moldeada doble del aislamiento. Este proceso de asamblea ofrece soporta el voltaje de la prueba de 7500 VDC.
• Fuente alterna a TLP621-2/-4 y a TLP621GB-2/-4
• Ratio de transferencia actual (CTR) en IF= 5 mA
ILD/Q621: El 50% mínimo.
ILD/Q621GB: El 100% mínimo.
• Ratio de transferencia actual saturado (CTRSAT) en IF=1 mA
ILD/Q621: Tipo del 60%.
ILD/Q621GB: El 30% mínimo.
• Alto voltaje del Colector-emisor, BVCEO=70 V
• Característica dual y del patio de los paquetes:
- Espacio reducido del tablero
- Baje el Pin y las piezas cuentan
- Mejore el partido de canal a canal del CTR
- Rechazo de modo común mejorado
• Establo del efecto de campo por los TRÍOS (IOn Shield transparente)
• Voltaje de la prueba del aislamiento del paquete moldeado doble, 5300 VACRMS
• Fichero #E52744 del laboratorio de los suscriptores
• VDE 0884 disponible con la opción 1
Especificaciones
| Cualidad | Valor del atributo |
|---|---|
| Fabricante | División opta del semiconductor de Vishay |
| Categoría de producto | Acopladores ópticos de la salida del transistor |
| Serie | - |
| Empaquetado | Tubo |
| Paquete-caso | 8-DIP (0,300", 7.62m m) |
| Entrada-tipo | DC |
| Actuar-temperatura | -55°C ~ 100°C |
| Montaje-tipo | A través del agujero |
| Salida-tipo | Transistor |
| Número-de-canales | 2 canales |
| Proveedor-Dispositivo-paquete | 8-DIP |
| Configuración | Canal 2 |
| Corriente de salida nominal | 50mA |
| Voltaje-Salida-máximo | 70V |
| Actual-DC-delantero-si-máximo | 60mA |
| Voltaje-aislamiento | 5300Vrms |
| Vf | 1.15V |
| Ratio de transferencia actual | el 50% @ 5mA |
| Actual-Transferencia-Ratio-máximo | el 600% @ 5mA |
| Apague el tiempo | 3μs, 2.3μs |
| Subida-Caída-tiempo-Typ | 2μs, 2μs |
| Saturación de Vce | 400mV |
| Paladio-Poder-disipación | 400 mW |
| Temperatura de funcionamiento máximo | + 100 C |
| Gama de temperaturas de funcionamiento | - 55 C |
| Vf-Delantero-voltaje | 1,3 V |
| Aislamiento-voltaje | 5300 Vrms |
| Vr-Reverso-voltaje | 6 V |
| Si-Delantero-actual | 60 mA |
| Paquete-caso | DIP-8 |
| Actual-Transferencia-ratio | el 600% |
| Máximo-Colector-actual | 100 mA |
| Máximo-Colector-Emisor-voltaje | 70 V |
| Máximo-Colector-Emisor-Saturación-voltaje | 0,4 V |
Forma, paquete, componente compatible funcional
